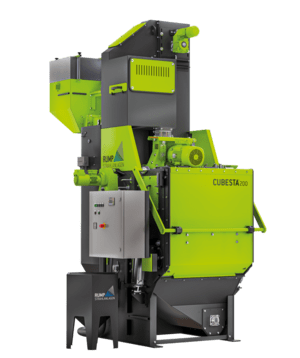

CUBESTA® eco

Unsere kompakte Lösung im Bereich der Muldenband-Strahlanlagen

Qualität auf kleinster Fläche

👆 In diesem Produktvideo erleben Sie die CUBESTA® eco auf ganz besondere Weise 🟩

Die CUBESTA® eco hat eine minimale, fundamentlose Aufstellungsfläche von 2040mm Breite x 2300mm Tiefe x 4000mm Höhe. Deswegen ist sie schnell und bedarfsgerecht aufstellbar und direkt betriebsbereit.

Die Bedienung ist einfach gestaltet, genauso wie die Wartung. Das macht die CUBESTA® eco zu einer effizienten Anlage zum

  • Strahlen von trommelfähigen Werkstücken
  • Entzundern von Schmiede-, Schweiß- und Brennschneidteilen
  • Oberflächenverfestigen von Federn

Funktion

Die Materialzufuhr erfolgt manuell durch einen Bediener bei einer Beladungshöhe von 1150 mm. Nach dem manuellen Schließen der Kammertür werden die Werkstücke während des Strahlens durch die Umwälzbewegung des Muldenbandes allseitig optimal an der Oberfläche bearbeitet.

Bei dem eingesetzten Turbostrahler handelt es sich um die wartungsfreundliche „R“-Turbine. Das Strahlmittel wird über eine im Trichter eingebaute Schnecke zum Becherwerk zurückgefördert. Im optimierten, einstufigen Sichter werden dem Strahlmittel spezifisch leichtere Partikel durch einen Luftstrom entzogen und der Filteranlage zugeführt. Die gereinigte Luft wird über ein Abluftrohr ins Freie geleitet.

Zur Entleerung des unterhalb des Filtertrichters auf Rollen stehenden Staubsammelbehälters wird dieser gelöst und herausgezogen. Nach Beendigung des Strahlvorganges werden die Werkstücke durch die Rückwärtsbewegung des Muldenbandes in einen untergestellten Transportbehälter ausgetragen. Der Schaltschrank ist mit einer SPS - speicherprogrammierbaren Steuerung - ausgerüstet.



Upgrades

Folgende Optionen sind für die CUBESTA® eco verfügbar:

Pneumatische Kammertürbetätigung

Luftrückführung mittels Sekundäreinfilter

Frequenzgeregelte Drehzahlverstellung des Turbostrahlers

Behälter-Hebe-Kippgerät für Materialzufuhr*

Austragsförderband für Materialabfuhr*

Strahlmittelnachfüllbunker

*(max. Einzelgewicht 10 kg)

Hier geht es zum Prospekt

Technische Daten

Typ CUBESTA® eco
Muldenbandabmessungen ø 900 mm x 850 mm
Chargengewicht 400 kg
Füllvolumen 200 l
Max. Einzelgewicht 20 kg*
Max. Werkstückdiagonale 300 mm
Turbostrahler R320 – 7,5 kW
Entstaubungsleistung 1500 m³/h
Elektrischer Anschlusswert ca. 13 kW
